Bab 02 - Elektronik

1. Bateri电池

1. Bateri 9 Volt menghasilkan arus terus
1. Diod Pemancar Cahaya - L.E.D.发光二极体

1. Ia adalah sejenis diod
2. Dikenali sebagai "Light Emiting Diod"
3. Digunakan untuk mengeluarkan cahaya dan isyarat信号
4. Digunakan di dalam alatan elektronik seperti radio, TV, permainan, pemain CD/DVD
5. Ia mempunyai kaki berkutub有两极 - negatif (katod) 负极dan positif 正极(anod)
6. LED tidak boleh dibekalkan voltan melebihi超过 3 volt

Bahagian LED

Simbol LED

4. Perintang Tetap Karbon电阻器

1. Dibuat daripada karbon dan tanah
2. Digunakan untuk mengurangan arus dan voltan
3. Dibina dalam beberapa unit sukatan dan ditanda dengan kod warna

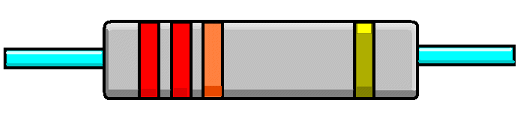

perrintang tetap karbon ditandakan dengan 4 jalur warna

Simbol perintang tetap karbon

Kod Warna	Nombor	Warna	Jalur Pertama/Kedua	Bilangan Sifar	Toleransi
Hitam	0		0
Perang/Coklat	1		1	0
Merah	2		2	00
Oren/Jingga	3		3	000
Kuning	4		4	0000
Hijau	5		5	00000
Biru	6		6	000000
Ungu	7		7	0000000
Kelabu	8			-
Putih	9			-
Emas				-	5%
Perak				-	10%
Tiada warna				-	20%

5. Lagu Kod Perintang
   Haji Pak Mat Jaga Kampung Hanya Beli Ubi Kayu Putih
5. Membaca Kod Perintang

Kod Warna M M H E 1 2 2 2 3 0 4 5% Nilai Rintangan 2 2 - Ohm 5%

Kod Warna M M O E 1 2 2 2 3 3 4 5% Nilai Rintangan 2 2 000 Ohm 5% 22K Ohm

8. Perintang Boleh Laras
1. Digunakan untuk mengubah rintangan dalam arus
2. Sering digunakan dalam radio, tv dan unit pembesar suara

Perintang boleh laras

Simbol resistor

9. Kapasitor电容器
1. Digunakan untuk menyimpas dan membuang cas elektrik
2. Terdapat dua jenis

Kapasitor berkutub	Simbol Kapasitor Berkutub
Kapasitor tanpa kutub	Simbol kapasitor tanpa kutub

3. Badan kapasitor ditandakan dengan tanda had terima dan kadar menyimpan cas yang diukur dalam unit Farad.法拉(电容单位)
4. Contoh : 16V 47uF - bermaksud had terima 16 volt sahaja dan keupayaan menyimpan cas ialah 47 mikro farad.
3. Transistor半导体
1. Digunakan untuk meninggikan dan merendahkan arus. Berfungsi juga sebagai suis
2. Jenis. Terdapat 2 jenis transistor
1. Transistor NPN

Binaan

Simbol Transistor NPN

2. Transistor PNP

Binaan : N = Bahan Negatif ; P = Bahan Positif

Simbol Transistor PNP

3.
   Badan transistor ditandakan dengan CS9013 untuk jenis NPN dan CS9012 untuk jenis PNP
4. Transistor mempunyai 3 kaki

1. C = Pemungut (Collector)
2. B = Tapak (Base)
3. E = Pemancar (Emitter)

2. Buzzer

Simbol Buzzer

1. Digunakan untuk menghasilkan bunyi berfrekuansi 频率tinggi
2. Digunakan dalam litar penggera警报器
1. Suis togel无尾的开关

Simbol suis togel

1. Dikenali sebagai suis satu kutub satu arah
2. Digunakan untuk membuka dan menutup litar
1. Suis tekan

Simbol Suis tekan Hidup

Simbol Suis Tekan Tutup

1. Terdapat dua jenis , suis tekan tutup, dan suis tekan on
2. Suis tekan tutup tidak membenarkan arus mengalir ketika butang (punat) ditekan.
3. Suis tekan hidup (on) hanya akan membenarkan arus mengalis ketika butang (punat) ditekan.
1. Suis Mikro微开关


ALATAN TANGAN ELEKTRONIK

1. Playar Muncung Tirus

- Digunakan untuk memegang komponen kecil dan membengkokkan kaki komponen

2. Pemotong Sisi

- Digunakan untuk memotong lebihan kaki komponen

3. Penjalur Wayar

Penjalur Wayar Mudah

Penjalur Wayar Spring

      - Digunakan untuk memotong dan menjalur wayar

4. Pemutar Skru

Pemutar Skru rata

Pemutar Skru Philips

        - Digunakan untuk mengetatkan dan melonggarkan skru

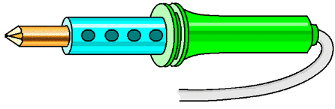

5. Alat Pemateri Elektrik焊接工具

   - Digunakan untuk mencairkan timah pateri使锡焊料溶化 dan mengikat绑 kaki komponen elektronik
6. Stesen Pemateri

   - Digunakan untuk meletakkan pematri yang panas dan mengawal suhunya

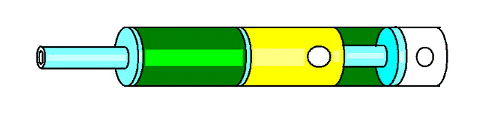

7. Penyedut Pateri吸焊器

   - Digunakan untuk menyedut patri yang berlebihan atau membuang patri untuk pematrian semula

BAHAN PEMATRI

1. Timah Patri

1. Dibuat daripada campuran timah dan plumbum
2. Gred timah patri ditentukan oleh peratusan campuran timah dan plumbum
3. Gred timah patri yang biasa digunakan ialah 60:40 iaitu timah 60% dan plumbum 40%

2. Fluks助溶剂
1. Dipanggil juga sebagai bahan lakur.
2. Digunakan untuk menghindarkan oksida pada bahagian pematrian dan membantu menghasilkan pematrian yang kukuh.

3. Bod Litar

1. Bod litar bercetak
2. Verobod

Bahagian Atas	Bahagian Bawah

KAEDAH MEMATRI

2. Sebelum Mematri

1. Bersihkan hujung bit pematri dengan kertas las
2. Panaskan alat pematri
3. Celupkan浸 hujung bit pematri di dalam bekas fluks
4. Sentuhkan hujung bit pematri kepada sedikit timah pematri

2. Semasa mematri
1. Condongkan倾斜 pematri sehingga 30o darjah
2. Sentuhkan hujung bit pematri kepada kaki komponen
3. Sentuhkan bahan pematri ke kaki komponen
4. Apabila timah mencair dengan baik jauhkan hujung bit pematri dan timah patri daripada kaki komponen

Hasil pematrian yang baik

bahan patri berlebihan

bahan patri sangat berlebihan

3. Selepas Mematri
1. Jika di dapati terdapat lebihan timah patri, cairkan dengan hujung pematri dan sedut dengan menggunakan penyedut patri
2. Hujung kaki komponen yang telah siap dipatri bolehlah dipotong dengan menggunakan playar pemotong sisi

3. Menguji projek yang telah siap dan membuat kerja pembiakan jika perlu.
4. Mmebersih,menyenggara,dan menyimpan alatan serta sisa-sisa projek.

MEMBACA DAN MENTERJEMAH LUKISAN LITAR SKIMATIK

Trek dalam litar verobod di bawah sengaja diperlihatkan disebelah atas supaya pelajar lebih memahami sambungan litar.
