Bab 01 - Reka Bentuk Dan Penghasilan Projek

1. Faktor reka bentuk
1. Fungsi功能
• berfungsi dengan baik dan memenuhi kehendak需求 pengguna
2. Rupa Bentuk(物体的)外观和形状
• mempunyai konsep构思 dan rupa外形 yang menarik, stabil dan praktikal实用 ketika menggunakannya
3. Kesesuaian Bahan适合的材料
• menggunakan bahan yang mudah didapati dan mudah dipasang sesuai dengan kos yang perlu dibayar
4. Ketahanan耐性(不容易坏)
• Kukuh坚固
• Jika digunakan diluar mesti tahan cuaca dan serangan serangga动物的侵害
• Tidak mudah rosak
5. Kos Produk产品的价格
• Berpatutan dengan kos pembuatan制作费 dan mampu dibeli dan dimiliki pengguna
6. Keselamatan安全
• Tidak mendatang bahaya kepada pengguna dan kesan buruk terhadap alam sekitar
7. Nilai Komersial商业价值
• Memenuhi cita rasa masa kini dan mampu dipasarkan serta menepati kehendak pasaran
8. Penyenggaraan管理

• Produk yang direka bentuk hendaklah tahan lama dan kurang masalah.

B.Jenis bahan

9. Aluminium铝

1. Dihasilkan daripada bauksit铁矾土
2. Ciri-ciri
• Pengalir elektrik yang baik selepas tembaga红铜
• Pengalis haba yang baik
• Ringan dan mudah dibentuk
• Mudah dipotong
• Berkilat闪闪发亮
3. Kegunaan用途
• Membina badan kapal terbang
• membuat kabel elektrik电缆 voltan tinggi高电压
• membuat tin minuman dan pekakas dapur
1. Keluli Lembut软钢
1. terhasil daripada campuran besi dan karbon碳
2. Ciri-ciri :
• Sejenis logam ferus铁 (mengandungi besi)
• Mudah dibentuk dan dikerjakan
• Boleh dibengkokkan弯曲
• Mudah bekarat生锈
3. kegunaan :
• Membuat paku
• Membuat pagar围栏 dan gril铁栅/烤架
2. Perspek
1. Sejenis plastik keras dan berkilat
2. Ciri-ciri
• Tahan lama dan tidak mudah musnah
• Mudah terbakar着火
• Mudah pecah dan tergores被刮花
• Ringan dan ada yang lutsinar
• Permukaan rata dan licin
3. kegunaan
• Membuat bekas air
• Membuat plat nombor 号码牌dan papan kenyataan布告栏
• Membuat menutup model
• Membuat prototaip
3. PVC (Polivinil klorida)聚氯乙烯
1. Ciri-Ciri
• Terdapat dalam bentuk paip
• Ringan mudah pecah
• Tidak tahan panas dan mudah terbakar
• Tahan lama
2. Kegunaan
• Membuat paip dan sambungan paip

1. Jenis Pengikat

1. Ribet柳钉

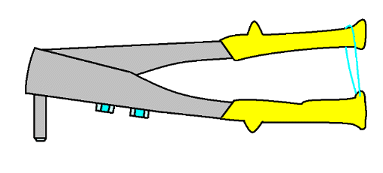

   Riveter

• Digunakan untuk memasamg ribet pada kepingan logam dan kayu.
1. Glu panas热胶水

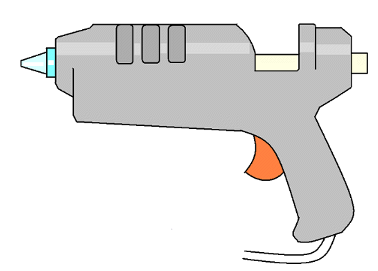

1. Mesin Glu Panas

• Digunakan untuk memanaskan rod glu.
2. Staple钉书钉

   Dawai kokot钉书针

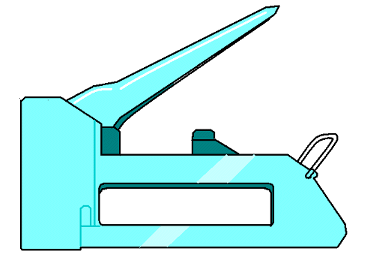

1. Staple Gun钉书机


• Digunakan untuk merekat粘着 fabrik织品,kanvas帆布

• Alatan tangan dan mesin

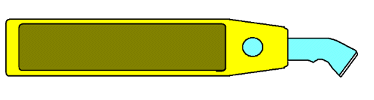

1. Pemotong Perspek

• Digunakan untuk memotong prespek
2. Gandin Getah橡胶锤

• Digunakan untuk mengetuk敲 logam atau kepingan logam
3. Penebuk Pusat

• Digunakan untuk membuat tanda pada pada permukaan logam sebelum kerja menggerudi
4. Mesin Gergaji jig

• Digunakan untuk memotong papan dan kayu nipis, papan lapis, jubin , kepingan logam nipis.
• Digunakan juga untuk memotong lengkung

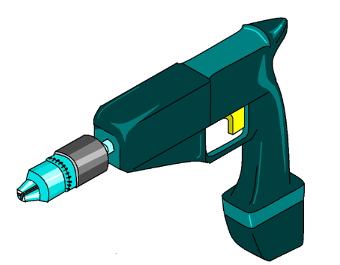

5. Mesin pemutar skru tanpa wayar (Cordless screwdriver)电动螺丝起子

• Digunakan untuk memasang dan melonggarkan skru

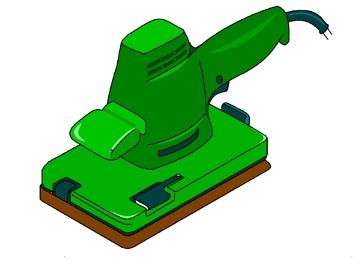

6. Mesin pengelas (Sander)打磨机

• Digunakan untuk melicinkan dan meratakan permukaan kayu

1. Proses kerja

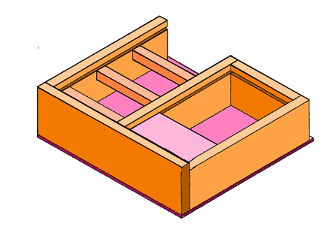

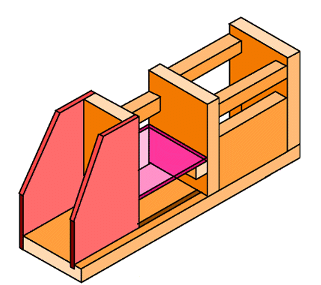

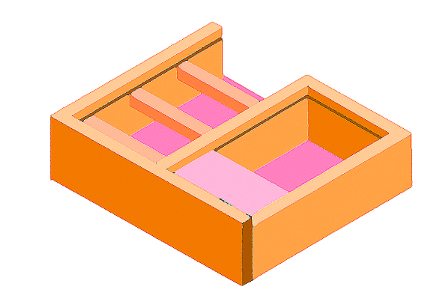

1. Rekakan beberapa bentuk projek

Idea 1	Idea 2
Idea 3	Idea 4

2.
   Pilih satu reka bentuk terbaik
3. Membuat lakaran kerja dan kertas projek yang dipilih
4. Mengukur量 dan menanda做记号
• Mengukur dan menanda panjang
• Mengukur dan menanda lebar宽度
• Mengukur dan menanda tebal厚度

Mengukur lebar

Menanda dan menggaris tepat

5. Memotong
• Membelah切成两半

Membelah kayu dengan gergaji tangan

• Mengerat切割

Mengerat dengan gergaji

Memotong penjuru dengan mesin gergaji jig

6. Membentuk dan mencantum缀合,连接
• Menentukan jenis tanggam楔形榫头 yang akan digunakan
• Mengukur dan memotong tanggam
• Memasang tanggam
• Menglu

Memaku adalah sebahagian proses mencantum

Menglu juga adalah sebahagian proses mencantum

3. Kemasan projek装潢

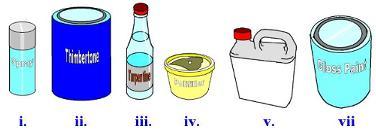

• Pilih Jenis kemasan yang paling sesuai

i. Cat Sembur (Spray)  喷漆

ii. Tona Kayu

iii. Turpentine 松脂

iv. Tepung Penyumbat

v. Syelek  虫胶片 (假漆)

vi. Cat Kilat   发光漆

Kenali jenis kemasan dan cecair pelarut yang sesuai



	Jenis Kemasan	Pelarut	Kesesuaian
1	Cat Sembur	-	Untuk permukaan kayu dan logam yang licin
2	Tona Kayu	-	Untuk permukaan kayu, produk dlm rumah
3	Syelek	Spirit methil	Untuk permukaan kayu, produk dlm rumah
4	Cat Kilat/Licau	Turpentine	Untuk permukaan kayu dan logam, luar dan dalam rumah
5	Lekar亮漆	Thinner	Untuk permukaan kayu
6	Varnish光漆	Thinner	Untuk permukaan kayu

• Ratakan dan licinkan permukaan yang akan disapu kemasan

• Gunakan Kaedah kemasan yang betul

Pilih kemasan sapu cat ,lekar atau syelek

Kemasan menggunakan cat sembur

4. Bahan kemasan

• Pelekat胶贴物
  - Pelekat digunakan menggantikan bahan-bahan kemasan
  - Terdapat dua jenis pelekat :
  - 1. Pelekat keras (fomika)
  - 2. Pelekat lembut (Sticker)贴纸
• Perancangan计划, Pembinaan dan Pengubahsuaian调整

1. Menentukan dan merancang pembinaan projek
2. Menyediakan jadual kerja时间表


		Minggu	Minggu 1				Minggu 2
Bil	Aktiviti	Waktu	1	2	3	4	1	2	3	4
1.0	Mengenal Pasti Masalah
1.1	- Mengumpul maklumat dan data
1.2	- Membuat lakaran idea dan memilih
2.0	Perancangan
2.1	- Menyenaraikan bahan
2.2	- Menyenaraikan alatan tangan
2.3	- Menyenaraikan mesin
3.0	Pembinaan
3.1	- Mengukur, menanda dan memotong
3.2	- Memasang
3.3	- Menguji dan menilai
3.4	- Mengubaisuai
3.5	- Membuat kemasan
4.0	Pendokumentasaian
4.1	- Mengumpul dan merekod maklumat
4.2	- Mengira kos pengeluaran
4.3	- Membuat Persembahan

3. Menyenarai bahan, alatan tangan dan mesin yang diperlukan
4. Peminaan projek berdasarkan lukisan kerja yang dipilih
5. Menguji dan menilai projek
6. Mengubahsuai projek
• Untuk menambah nilai. mutu dan kualiti
• Untuk membuat penggantian bahan dan pembaikan kaedah pemasangan

3. Pendokumentasian资料收集
1. Mengumpul dan merekod记录 maklumat projek
• Dokumen disimpan dalam fail mengikut urutan dan sistematik  有步骤地
• Dokumen dibuat dengan tulisan tangan atau ditaip
• Dokumen haruslah mengandungi
• Pernyataan masalah
• Lakaran projek
• Lakaran Projek yang dipilih
• Senarai bahan, alatan, dan mesin yang digunakan
• Jaduak kerja
• Pengujian dan penilaian
• maklumat pengubahsuaian
• Kos projek
2. Mengira kos pengeluaran计算支出费用

Kos Bahan材料费 Bil Bahan Kuantiti Kos Seunit Jumlah 1 Kayu Berketam Berlurah 10 x 45 x 200mm 1 kpg 2 Kayu Berketam Berlurah 10 x 45 x 110mm 2 kpg 3 Kayu Berketam Berlurah 10 x 35 x 90mm 1 kpg 4 Kayu Berketam 10 x10 x 105mm 2 kpg 5 Kayu Berketam 10 x 10 x 65mm 1 kpg 6 Bod MDF 3 x 200 x 150mm 1 kpg 7 Perspek Berwarna 2 x 70 x 55mm 1 kpg 8 PVC 4mm x 30mm 1 kpg 9 Kertas Las 1 kpg 10 Paku Panel 19mm 10 btg 11 Skru Benam Sendiri 6 btg 12 Glu Panas 4 btg 13 Cat Semburan Secukupnya 14 Semburan Lekar Jernih Secukupnya 15 Pelekat 1 kpg Jumlah

Kos Upah薪金 =>Jumlah pekerja x masa x kadar upah sejam = 1 orang x 3 jam x RM2.50 = RM7.50

Kos Overhead开支 => Kos elektrik + Kos Air = RM0.80 + RM0.50 = RM1.30

Kos Pengeluaran制造费 =>Kos Bahan + Kos Upah + Kos Overhead =   RM                  + RM                  + RM = RM

3. Membuat persembahan展示 projek

Tujuan目的 membuat persembahan :

• Memperkenalkan介绍 idea projek
• Mendapat komen意见 dan pandangan yang membina
• Membaiki kualiti品质 projek
